Projekt
„RightLight“
Helle 🚲-Scheinwerfer - aber bitte blendfrei!


Das Projekt
Die ADFC-Ortgruppe Langenhagen entwickelt einen blendfreien, sich selbst einstellenden 🚲-Scheinwerfer.

Die Aufgabenstellung

🚲-Scheinwerfer werden immer heller und blenden - bei Falscheinstellung - immer mehr, mit Belästigung bis Gefährdung.

Und wie nennen wir das Ganze rund ums Rad-Licht? Vielleicht so:

  • Right-🚲-Light
  • No Glare Bike
  • Auto Adjust Head Light
  • Auto Dim Head Light
  • Right Bright Light
  • Smart Bike Light
  • Right Bike Light
  • Spot-O-Mat
  • Bike-O-Lux


Der letzte Stand
Bericht vom 31. Oktober 2022

Team
Kari, Ralf, Reinhard

Sponsoring
Joachim, Rudi

Aktueller Bericht im BLOG
2. Prototyp in Erprobung

Projektstudie

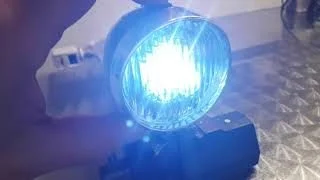

Video bei Youtube


Elektronik
Kern-Bausteine sind Gravimeter / Beschleunigungsmesser (x,y,z)
- links analog, fĂźr Vorversuche,
- rechts digital, fĂźr die erweiterte Version:











Versuchsaufbau
1. Gesamtansicht

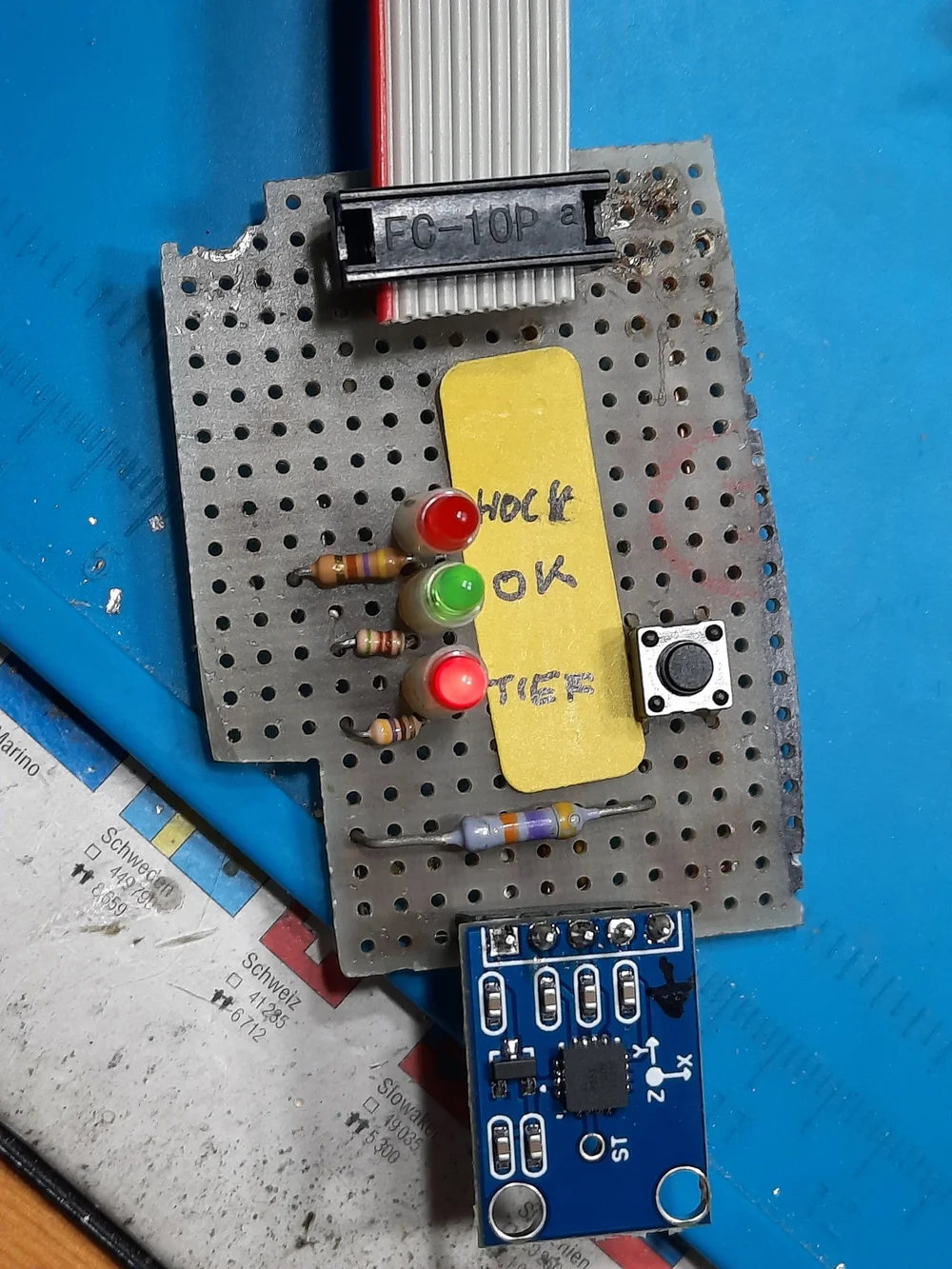

2. Detailansicht
- links LEDs rot grĂźn rot,
- rechts JustierdrĂźcker,
- und unten der Sensor:


Vortrag „Right Light“ am 5. Juli 2022
„Runder Tisch Radfahren Region Hannover“
Right_Light.pdf

Kontakt
Projektleitung „RightLight“


- - - - - - - - - - - - - - - - - - - - - - - - - - -

„Lichtblick“
Die richtige Fahrradbeleuchtung (pdf)
Information des 🚲-Club ADFC e.V., Berlin


Präsentation

Schrittweise Entwicklung in Langenhagen LeuchthĂśhenselbsteinstellendes, blendreduzierendes Fahrradfrontlicht

Die Aufgabenstellung
Fahrradscheinwerfer haben eine immer hĂśhere Lichtstärke. Dies fĂźhrt bei falscher HĂśheneinstellung zu:
• Blendung des Gegenverkehrs
• falsche, gefährliche Fahrwegausleuchtung:
    - zu hoch
    - zu niedrig
• Verärgerung anderer Verkehrsteilnehmer:innen!!

Der Ansatz
Stufenmodell zur Vermeidung der Falscheinstellung
Schritt 1:
• hinweisende Signalisierung,
• Einstellung von Hand
Schritt 2:
• hinweisende Signalisierung: bleibt
• automatische Einstellung

Der Bau des Gerätes
• als Adapter zwischen Halterung und Scheinwerfer
• integriert in Scheinwerfer

Die physikalische LĂśsung
• Kalibrierung/Einstellung des richtigen Winkels des Scheinwerfers mit paralleler Erfassung durch Beschleunigungsaufnehmer / Gravimeter - Fahrrad auf horizontaler Fläche - und unter der demnächst aktuellen Belastung
• als Referenzpunkt setzen
• Auswertung des Beschleunigungsaufnehmers per Chip
- mit programmierbaren Schaltgrenzen-Toleranzen => Tests am Rad durchgefĂźhrt
- mit Tiefpass gegen Stöße / Unebenheiten, Dauer: mehrere Sekunden => Tests am Rad durchgefĂźhrt

Die BenutzerfĂźhrung
• Anzeige mit Dioden / Lichtpfeilen
- rot: zu tief
- grĂźn: richtig
- rot: zu hoch

=> Tests durchgefĂźhrt
=> Youtube-Video
=> Demo

• Weiterer Ausbau in zwei Varianten => Bau läuft zurzeit
- Alternative A: Linear-Elektromotor mit zusätzlicher Drehachse
- Alternative B = weniger Teile: Welle des Elektromotors als Drehvorrichtung fĂźr den Scheinwerfer

• Aufgabenstellung: Längere Steigungen!? Aha!!

• Gimmicks ....


Nächste Schritte

Wir gehen zu auf Fahrrad-Scheinwerfer-Hersteller wie:

  • Abenteurer
  • BĂźchel
  • busch+mĂźller Busch & MĂźller KG , Meinerzhagen
  • Fischer
  • Kryolights
  • Parti
  • Resul Axa
  • Roxim
  • SIGMA-ELEKTRO GmbH, Neustadt
  • Trelock GmbH, MĂźnster
  • Toptrek
Fahrrad-Lampen-Vergleich
bei „Sport und Abenteuer“
